雙錐回轉真空干燥機,雙錐真空干燥機,雙錐干燥機,低溫動態真空干燥機
雙錐回轉真空干燥機是在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或?qū)嵊?，熱量經內殼傳給被干燥物料。雙錐真空干燥機物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。雙錐真空干燥機物料內部的水份(溶劑)不斷地向表面滲透、蒸發、排出三個過程不斷進行，物料在很短時間內達到干燥目的。

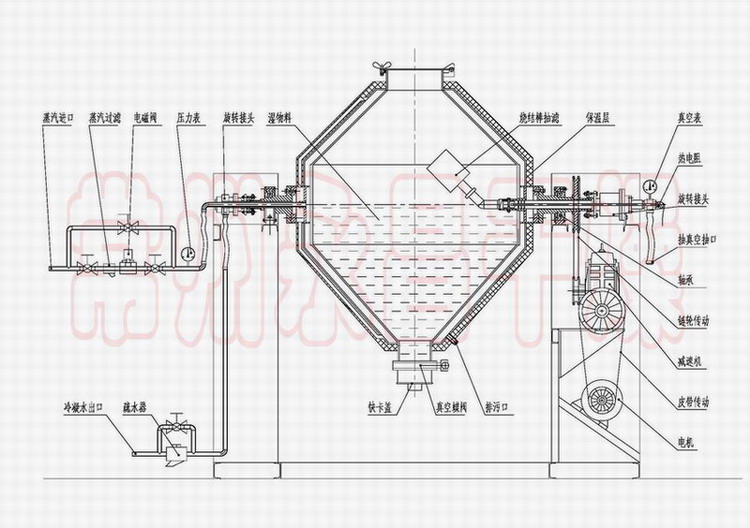

雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸，濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
雙錐回轉真空干燥機是集混合-干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如中需回收溶劑，冷凝器可以不用）本機設計先進。同時因容器本身回轉物料時物料亦轉動但容器上不積料，故傳熱系數較高，干燥速率大，不僅節約能源。
雙錐回轉真空干燥機是集混合干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。( 如不需回收容劑，冷凝器可不用)本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動且器壁上不積料，故傳熱系數較高，干燥速率大、不僅節約能源，而且物料干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業物料的干燥。符合藥品管理規范“GMP”的要求。
1.設計合理，安裝調試方便，能適應各種條件下安置。
2. 設有連續保護裝置。
3.能耗僅為同等產量的離心噴霧干燥機節的30%
4. 物料的終成水分可靈活調控
5. 在真空低溫環境下完成整個干燥過程，符合醫用GMP標準，且適用于熱敏性物料。
6. 自動化程度高，操作簡單，且能連續生產。
◎油加熱時．采用自動恒溫控制．可以干燥生化制品
◎和礦物原料，溫度可在20～160oC之間。
◎熱效率高，比一般烘箱提高2倍以上。
◎間接加熱．物料不會被污染，符合“GMP”要求。設備維修操作簡便，易清洗。
◎推薦的工藝安置示范溶劑回收工藝安置。
本機適用于醫藥、食品、化工等行業的粉狀粒狀物料的真空干燥和混合，尤其適用有下列要求的物料：
1．不能接受高溫的熱敏性物料
2．容易氧化，有危險的物料
3．需回收溶劑和有毒氣體的物料
4．要求殘留揮發物含量極低的物料
5．對結晶形狀有要求的物料
1、開車前檢查:a、開啟真空泵檢查，管道連接處、填料函是否泄漏，進、出料口密封是否良好，真空表反應是否靈敏。b、開啟冷卻水閥門檢查載熱管道連接處，填料函是否泄漏，壓力表反應是否靈敏。c、檢查電控柜各儀表、按鈕、指示燈是否正常，檢查接地線是否良好，有無漏電，短路現象存在。d、在各由懷中加滿潤滑脂，起動電機空車運轉，聽噪聲是否正常，若不正常，應檢查出噪聲的來源，并加以排除。
2、將需干物料加入容器內（粉狀、細小粒狀、漿狀物料采用真空進料），然后關閉進料孔蓋。3、關閉排真空閥后，開真空泵，使干燥容器內呈負壓（600 – 755 mmHg）。
4、合上電源開關，啟動電機，按下工作電鈕，干燥機開始旋轉工作。
5、開啟載熱體閥門，讓載熱體進入干燥容器夾層內，按工藝要求驗測。
6、物料干燥完成后，先關閉載熱體閥門，然后向夾層內注入冷卻水，待物料冷卻到常溫后，停止抽真空。開啟排真空閥，關電機，停止干燥機旋轉，打開孔蓋出料。
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用有下列要求的物料：
1、不能接受高溫的熱敏性物料；2、容易氧化，有危險的物料；3、需回收溶劑和有毒氣體的物料；4、要求殘留揮發物含量極低的物料；5、要求混合充分，均勻的物料。
技術規格
|
規格 名稱 |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 裝料重量kg | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
|
罐內設計壓 (MPa) |
-0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
